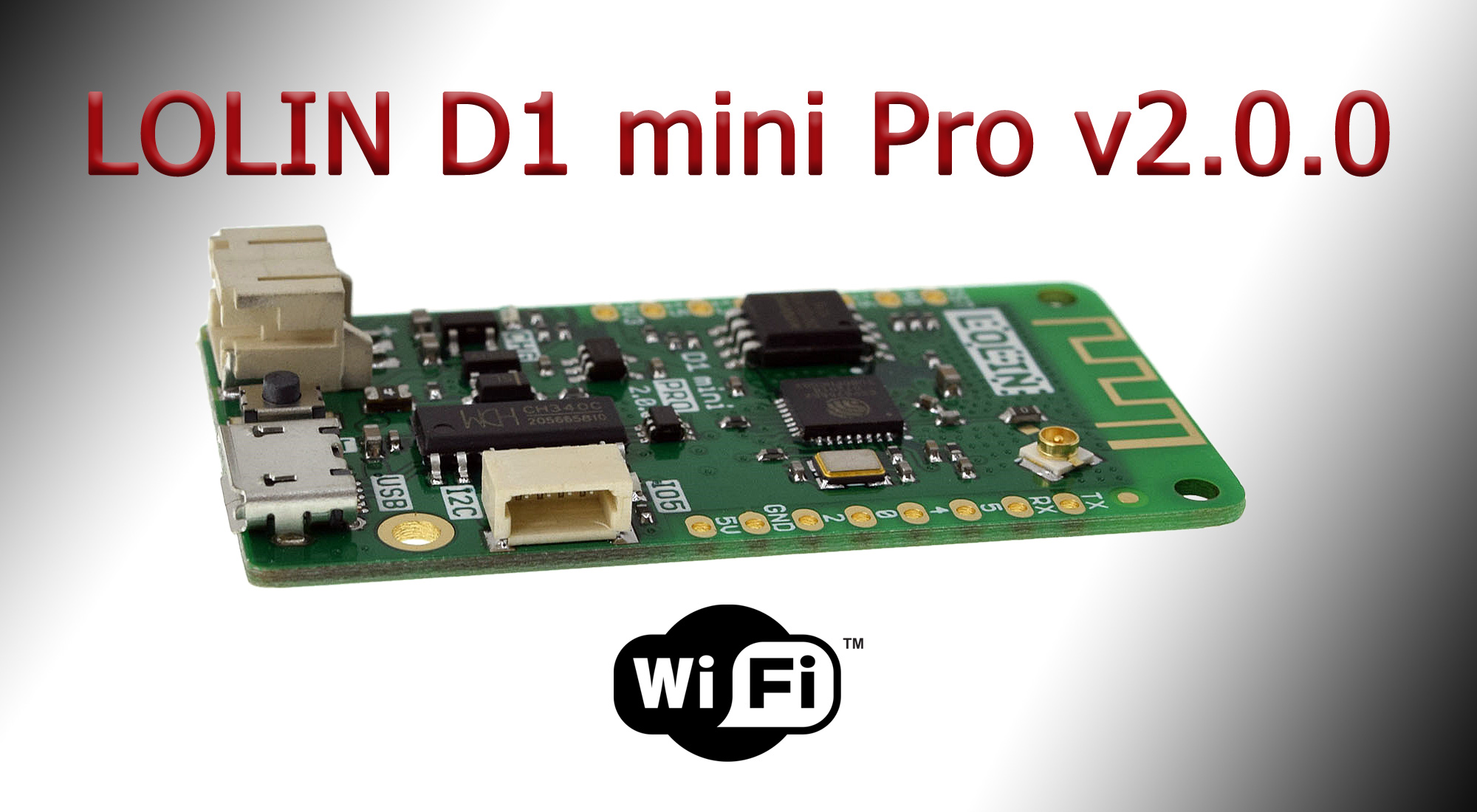

Firma WEMOS Electronics wypuściła na rynek nową wersję bardzo popularnego modułu IoT LOLIN D1 mini Pro oznaczoną v2.0.0.

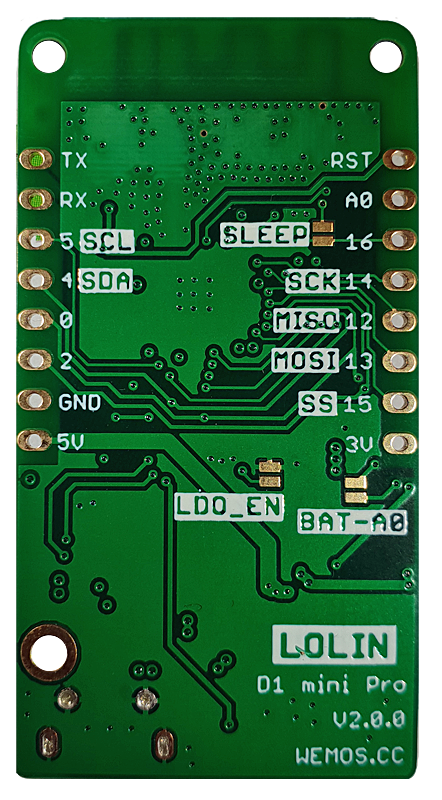

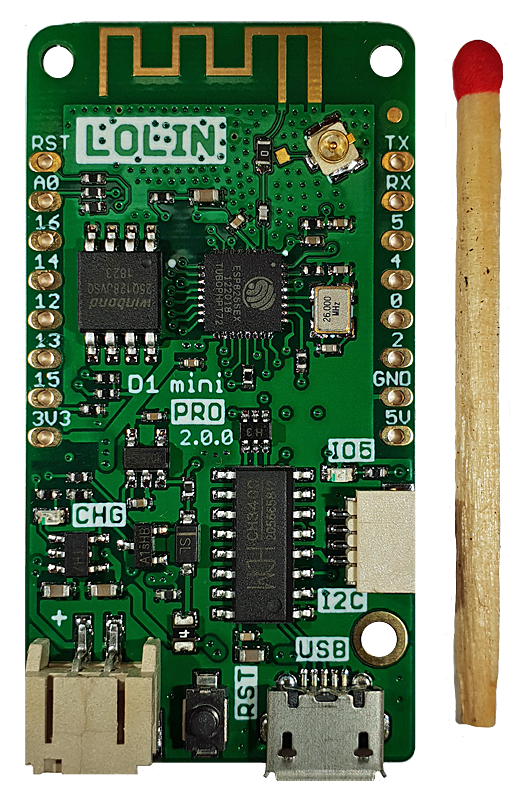

LOLIN D1 mini Pro jest konstrukcją opartą jest o układ ESP8266EX. Moduł ten w porównaniu z poprzednia wersją, wyposażono w złącze umożliwiające zasilanie bezpośrednio z akumulatorów Li-ion (3.7V). Układ umożliwia również ładowanie akumulatorów. Funkcja ta jest realizowana poprzez bardzo popularny układ TP4056. Moduł posiada także złącze z wyprowadzoną magistralą I2C. Typ złącz kompatybilny jest z innymi układami Wemos, co znacznie ułatwia ich wykorzystanie we własnych projektach. Na płytce umieszczono również zworki do wybudzania modułu ze stanu uśpienia oraz dzielnik napięcia zasilającego umożliwiający odczyt napięcia zasilania modułu przez wejście analogowe.

Dane techniczne:

  • microcontroller: ESP-8266-EX,
  • napięcie zasilania przez złącze USB: 5V,
  • napięcie pracy: 3.3V,
  • układ ładowania akumulatorów: TP4056,
  • wejścia / wyjścia cyfrowe: 11,
  • wyjścia PWM: 10,
  • wejście analogowe: 1 (maksymalne napięcie 3.2V),
  • interfejsy szeregowe: UART, SPI, I2C, 1-Wire,
  • kontroler USB – UART: CH340G,
  • zegar: 80MHz/160MHz,
  • pamięć flash: 16Mb,
  • antena PCB oraz złącze do podłączenia zewnętrznej anteny,
  • złącze magistrali I2C, kompatybilne z innymi układami Wemos,
  • kompatybilny ze środowiskiem Arduino IDE, MicroPython, NodeMCU.

Schemat ideowy modułu: https://wiki.wemos.cc/_media/products:d1:sch_d1_mini_pro_v2.0.0.pdf

Opisywana płytka jest już w moim posiadaniu. Planuję więc modyfikację stacji pogodowej. Zmiany obejmą zastosowanie LOLIN’a v2.0.0 oraz obudowy radiacyjnej.

Spodobał Ci się artykuł? Udostępnij go.

9 komentarzy

  1. Witam. Zrobiłem jakiś czas temu licznik impulsów od Pana RB-03, działa świetnie. Potrzebuję zrobić kolejny ale mam problem z zakupem Lion D1 mini Pro V2.0.0. Czy można go zastąpić jakimś innym tak plug-n-play?

    Paweł
    1. Witam,

      Firma Espressif wycofuje się z produkcji mikrokontrolera ESP8266, a co za tym idzie producenci płytek z tym kontrolerem również. Może warto pomyśleć o zastosowaniu płytki C3 PICO, która również ma układ zasilania i ładowania z akumulatora 3.7V. Oprogramowanie GUI-Generic obsłuży tą płytkę, jedynie nie obsłuży wbudowanej diody LED RGB WS2812.

      Oficjalny sklep firmy LOLIN (Wemos): https://www.aliexpress.com/store/1100907255

      1. Dzięki za szybką odpowiedź. Widze, że piny są identyczne. A czy Twój soft też do niej podejdzie, czy będę musiał coś innego wgrywać? Aaaa i o co chodzi z tą diodą led rbg, która to? Bo ja mam tylko pojedyncze diody pokazujące impulsy.

        Paweł
          1. Wielkie dzięki. Przepraszam, że tak dopytuję ale nie jestem „oblatany” w te sprawy. Oczywiście jak mam gotowca (tak jak z Twoim licznikiem) to sobie polutuję, zaprogramuję i jest OK. No to zamawiam c3 pico, bo resztę płytki już mam polutowaną i zabawy ciąg dalszy. Jeszcze raz wielkie dzięki i miłej niedzieli Ci życzę.

            Paweł
