W trzeciej części opisuję bramkę odpowiedzialną za odbiór danych z transmiterów RB-10 i wysłanie tych danych do SUPLA Cloud. Pod względem elektroniki jak i oprogramowania jest to wersja na etapie wczesnego prototypu. Zdecydowałem się jednak upublicznić schemat elektroniki oraz kod licząc, że ktoś z czytelników lub członków Społeczności SUPLA wspomoże mnie w zakresie rozwoju oprogramowania bramki RB-10G. Ja sam jestem „bardzo początkujący” w pisaniu programów 😀 , a obowiązki zawodowe i rodzinne nie zawsze pozwalają na większe zaangażowanie w swój rozwój w tym zakresie.



ELEKTRONIKA
Schemat ideowy RB-10G

Bramka RB-10G oparta jest o mikrokontroler ESP8266 oraz moduł radiowy RFM69CW 868 MHz. Ja w swoich projektach wykorzystuję najchętniej płytki WEMOS (LOLIN) D1 mini. Oczywiście nic nie stoi na przeszkodzie, aby zbudować bramkę na innych płytkach (NodeMCU, SparkFun, Adafruit).

Prototyp RB-10G



PROGRAM

Aby móc skompilować i wgrać program do mikrokontrolera ESP8266 musimy jeszcze uzupełnić konfigurację środowiska Arduino IDE. Udajemy się na stronę https://github.com/SUPLA/arduino i pobieramy biblioteki SuplaDevice (klikając w zielony przycisk Clone or download >> Download ZIP). Pobrany plik rozpakowujemy i kopiujemy z otwartego archiwum cały folder SuplaDevice do folderu \Dokumenty\Arduino\libraries.
Aby nasza bramka poprawnie wysyłała dane z więcej niż dwóch czujników musimy jeszcze dokonać małej zmiany w bibliotece SuplaDevice. Odnajdujemy w \Dokumenty\Arduino\libraries\SuplaDevice plik srpc.c, otwieramy plik do edycji (polecam używać do tego celu Notepad++) i modyfikujemy (linie 40 oraz 46):

#define SRPC_QUEUE_SIZE 10

Teraz pozostaje nam podłączyć nasz ESP8266 do komputera, uruchomić Arduino IDE, wybrać właściwą płytkę oraz właściwy port COM (dla WEMOS D1 mini jest to płytka: „LOLIN(WEMOS) D1 R2 & mini”). Przypominam o wersji bibliotek ESP8266 max. 2.5.0.

/*
Bramka RB-10G
Copyright (C) 2019 Robert Błaszczak

Niniejszy program jest wolnym oprogramowaniem; możesz go
rozprowadzać dalej i/lub modyfikować na warunkach Powszechnej
Licencji Publicznej GNU, wydanej przez Fundację Wolnego
Oprogramowania - według wersji 2-giej tej Licencji lub którejś
z późniejszych wersji.
Niniejszy program rozpowszechniany jest z nadzieją, iż będzie on
użyteczny - jednak BEZ JAKIEJKOLWIEK GWARANCJI, nawet domyślnej
gwarancji PRZYDATNOŚCI HANDLOWEJ albo PRZYDATNOŚCI DO OKREŚLONYCH
ZASTOSOWAŃ. W celu uzyskania bliższych informacji - Powszechna
Licencja Publiczna GNU.
Z pewnością wraz z niniejszym programem otrzymałeś też egzemplarz
Powszechnej Licencji Publicznej GNU (GNU General Public License);
jeśli nie - napisz do Free Software Foundation, Inc., 675 Mass Ave,
Cambridge, MA 02139, USA.
*/

#include <RFM69_ATC.h>                    //Pobierz z: https://github.com/lowpowerlab/rfm69

#define NODEID 1                          //Unikalny numer bramki (1 - 254).
#define NETWORKID 100                     //Numer sieci (1 - 254) w której działą bramka SUPLA oraz inne transmitery. Bramka oraz max. 6 transmiterów musi działać w sieci o takim samym ID.
#define FREQUENCY RF69_868MHZ             //Jeśli posiadasz moduł radiowy pracujący z inną częstotliwością zamień parametr na RF69_433MHZ lub RF69_915MHZ.
//#define IS_RFM69HW_HCW                  //Usuń zacznik komentarza, jeśli posiadasz moduł radiowy w wersji RFM69HW/HCW.
#define ENCRYPTKEY "sampleEncryptKey"     //Klucz kodowania - 16 znaków (ani mniej, ani więcej) - identyczny w bramce SUPLA i we wszystkich transmiterach.
#define ENABLE_ATC                        //Wstaw znacznik komentarza jeśli chcesz wyłączyć automatyczną kontrolę transmisji (ATC).

#define SERIAL_BAUD 115200                //Prędkość transmisji portu szeregowego.

#define SUPLADEVICE_CPP
#include <SuplaDevice.h>

#define SUPLA_SERVER "svrxx.supla.org"
#define LOCATION_ID xxxx
#define LOCATION_PASSWORD "xxxx"
// pobierz identyfikator urządzenia ze strony https://www.supla.org/arduino/get-guid i wprowadź go poniżej
#define GUID {0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x10,0x11,0x12,0x13,0x14,0x15}

RFM69_ATC radio(D8, D2, false);
bool promiscuousMode = false;

const unsigned long period = 600000;      //Czas (10 minut) po którym bramka uznaje brak odczytu z transmitera i ustawia wartości wysyłane do Supla Cloud na 0.
double temperature = 0.0;
double humidity = 0.0;
unsigned long startMillis = 0;
unsigned long currentMillis = 0;
unsigned long RFNodesCount = 0;
typedef struct {
  int nodeid;
  int channelNumber;
  double temperature;
  double humidity;
  double batteryLevel;
  unsigned long lastContact;
} RF_TemperatureandHumidityNode;

RF_TemperatureandHumidityNode RFNodes[6];

void get_temperature_and_humidity(int channelNumber, double *temp, double *humidity) {

  for (int i = 0; i < RFNodesCount; i++)
    if (RFNodes[i].channelNumber == channelNumber)
    {
      *temp = RFNodes[i].temperature;
      *humidity = RFNodes[i].humidity;
    }
}

void setup() {
  Serial.begin(SERIAL_BAUD);

  SuplaDevice.setTemperatureHumidityCallback(&get_temperature_and_humidity);
  SuplaDevice.addDHT22();
  SuplaDevice.addDHT22();
  SuplaDevice.addDHT22();
  SuplaDevice.addDHT22();
  SuplaDevice.addDHT22();
  SuplaDevice.addDHT22();
  char guid[SUPLA_GUID_SIZE] = GUID;
  uint8_t mac[6] = {0x01, 0x02, 0x03, 0x04, 0x05, 0x06};
  SuplaDevice.setName("BRAMKA RB-10G");
  SuplaDevice.begin(guid, mac, SUPLA_SERVER, LOCATION_ID, LOCATION_PASSWORD);

  radio.initialize(FREQUENCY,NODEID,NETWORKID);

#ifdef IS_RFM69HW_HCW
  radio.setHighPower();
#endif

  radio.encrypt(ENCRYPTKEY);
  radio.promiscuous(promiscuousMode);

  char buff[65];
  sprintf(buff, "BRAMKA RB-10G. Start komunikacji radiowej na częstotliwości %d MHz...", FREQUENCY==RF69_433MHZ ? 433 : FREQUENCY==RF69_868MHZ ? 868 : 915);
  Serial.println(buff);
}

byte ackCount = 0;
uint32_t packetCount = 0;

String getValue(String data, char separator, int index)
{
  int found = 0;
  int strIndex[] = {0, -1};
  int maxIndex = data.length() - 1;

  for (int i = 0; i <= maxIndex && found <= index; i++) {
    if (data.charAt(i) == separator || i == maxIndex) {
      found++;
      strIndex[0] = strIndex[1] + 1;
      strIndex[1] = (i == maxIndex) ? i + 1 : i;
    }
  }

  return found > index ? data.substring(strIndex[0], strIndex[1]) : "";
}

void readRadioData() {

  String value = "";
  if (radio.receiveDone())
  {
    int foundIdx = -1;

    for (int i = 0; i < RFNodesCount; i++)
      if (RFNodes[i].nodeid == radio.SENDERID)
      {
        foundIdx = i;
        break;
      }

    Serial.println("Odbieram dane...");
    if (foundIdx == -1)
    {
      if (RFNodesCount < 6)
      {
        Serial.println("Znalazłem nowy transmiter. Dodaję go do SUPLA Cloud");
        RFNodes[RFNodesCount].nodeid = radio.SENDERID;
        RFNodes[RFNodesCount].lastContact = millis();
        RFNodes[RFNodesCount].channelNumber = radio.SENDERID - 1;
        RFNodes[RFNodesCount].temperature = 0.0;
        RFNodes[RFNodesCount].humidity = 0.0;
        RFNodes[RFNodesCount].batteryLevel = 0;

        foundIdx = RFNodesCount;
        RFNodesCount++;
      } else {
        Serial.println("Maksymalna ilość transmiterów przekroczona!");
        foundIdx = 0;
      }
    } else
    {
      RFNodes[foundIdx].temperature = 0.0;
    }

    Serial.print("#[");
    Serial.print(++packetCount);
    Serial.print(']');
    Serial.print('['); Serial.print(radio.SENDERID, DEC); Serial.print("] ");

    value = "";
    for (byte i = 0; i < radio.DATALEN; i++)
      if (radio.DATA[i] != ' ')
        value += (char)radio.DATA[i];

    Serial.println(value);

    String tempStr = getValue(value, '|', 0);
    String humStr = getValue(value, '|', 1);
    String battLevelStr = getValue(value, '|', 2);

    Serial.print("Temperatura: ");
    Serial.println(tempStr);
    Serial.print("Wilgotność: ");
    Serial.println(humStr);
    Serial.print("Poziom baterii: ");
    Serial.println(battLevelStr);

    RFNodes[foundIdx].temperature = tempStr.toFloat();
    RFNodes[foundIdx].humidity = humStr.toFloat();
    RFNodes[foundIdx].batteryLevel = battLevelStr.toFloat();
    RFNodes[foundIdx].lastContact = millis();

    Serial.print("Poziom sygnału transmitera [RX_RSSI]:"); Serial.print(radio.RSSI); Serial.print(" dBm");

    if (radio.ACKRequested())
    {
      byte theNodeID = radio.SENDERID;
      radio.sendACK();

      if (ackCount++ % 3 == 0)
      {
        Serial.print(" ACK TEST - Transmiter ");
        Serial.print(theNodeID);
        delay(5);
        radio.sendWithRetry(theNodeID, "ACK TEST", 8, 0);
      }
    }
    Blink(LED_BUILTIN, 100);
    Serial.println();
    Serial.println();
  }

  for (int i = 0; i < RFNodesCount; i++)
  {
    if (millis() - RFNodes[i].lastContact >= period)
    {
      RFNodes[i].temperature = -375;
      RFNodes[i].humidity = -1;
      RFNodes[i].batteryLevel = 0;
      Serial.print("Brak odczytu z czujnika ");
      Serial.println (RFNodes[i].nodeid);
    };
  }
}

void Blink(byte PIN, int DELAY_MS)
{
  pinMode(PIN, OUTPUT);
  digitalWrite(PIN,LOW);
  delay(DELAY_MS);
  digitalWrite(PIN,HIGH);
}

void loop() {
  readRadioData();
  SuplaDevice.iterate();
}

W powyższym kodzie zmieniamy parametry w wierszach 24, 27, 35, 36, 37, i 39.

W tym samym folderze co plik RB-10G_LOLIN_D1.ino dodajemy też plik SuplaTCP.cpp, w którym modyfikujemy:

#define wifiname "SSID"
#define wifipassword "password"

podając dane do sieci Wi-Fi, w której będzie działała bramka RB-10G.

SuplaTCP.cpp oraz pozostałe kody programów do pobrania: https://download.blaszczak.pl/?dir=SUPLA/RB-10.

W miarę rozwoju projektu będę starał się umieszczać kolejne wersje oprogramowania oraz przedstawiać modyfikacje części elektronicznej bramki.



<<< CZĘŚĆ 2 <<<

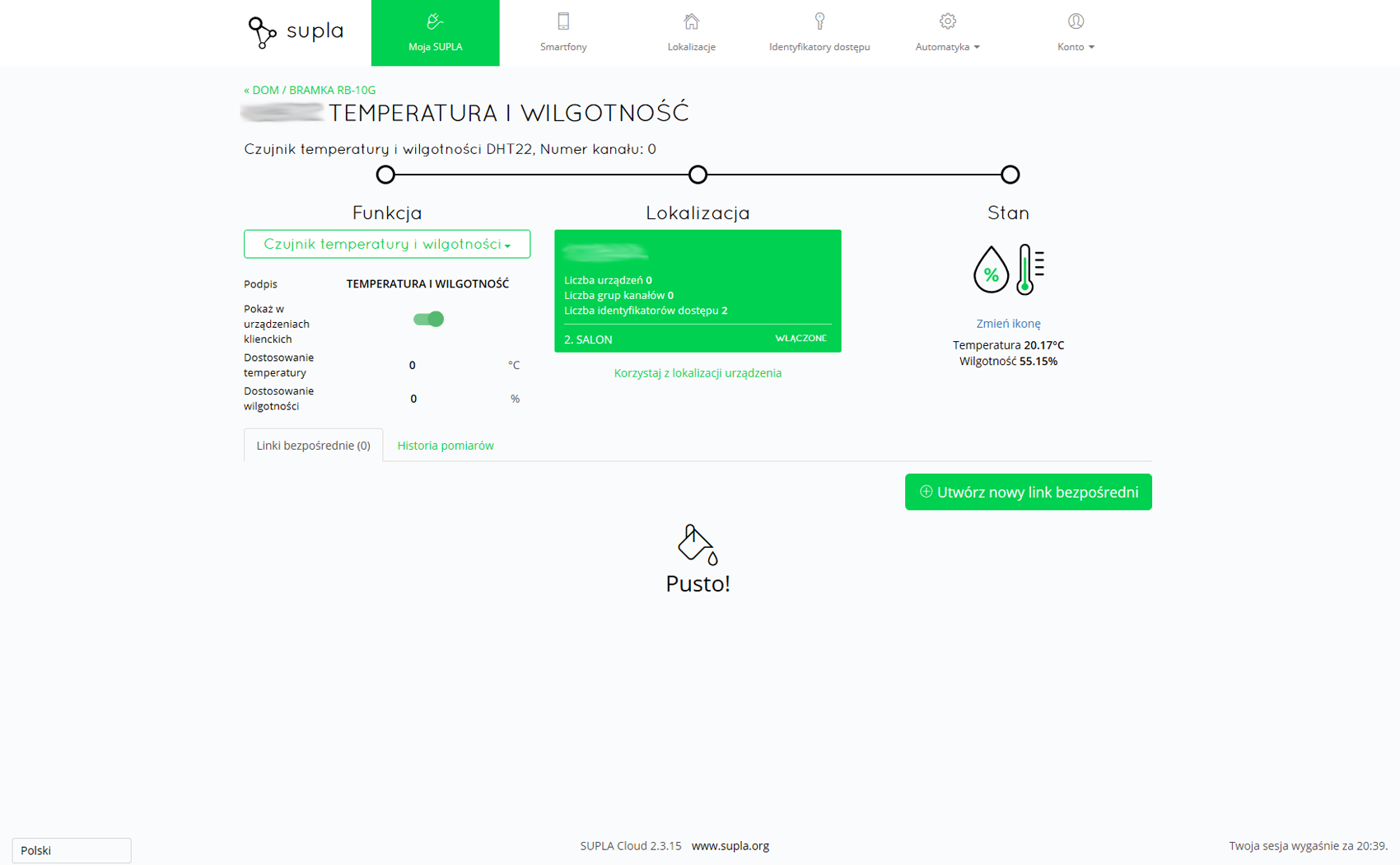

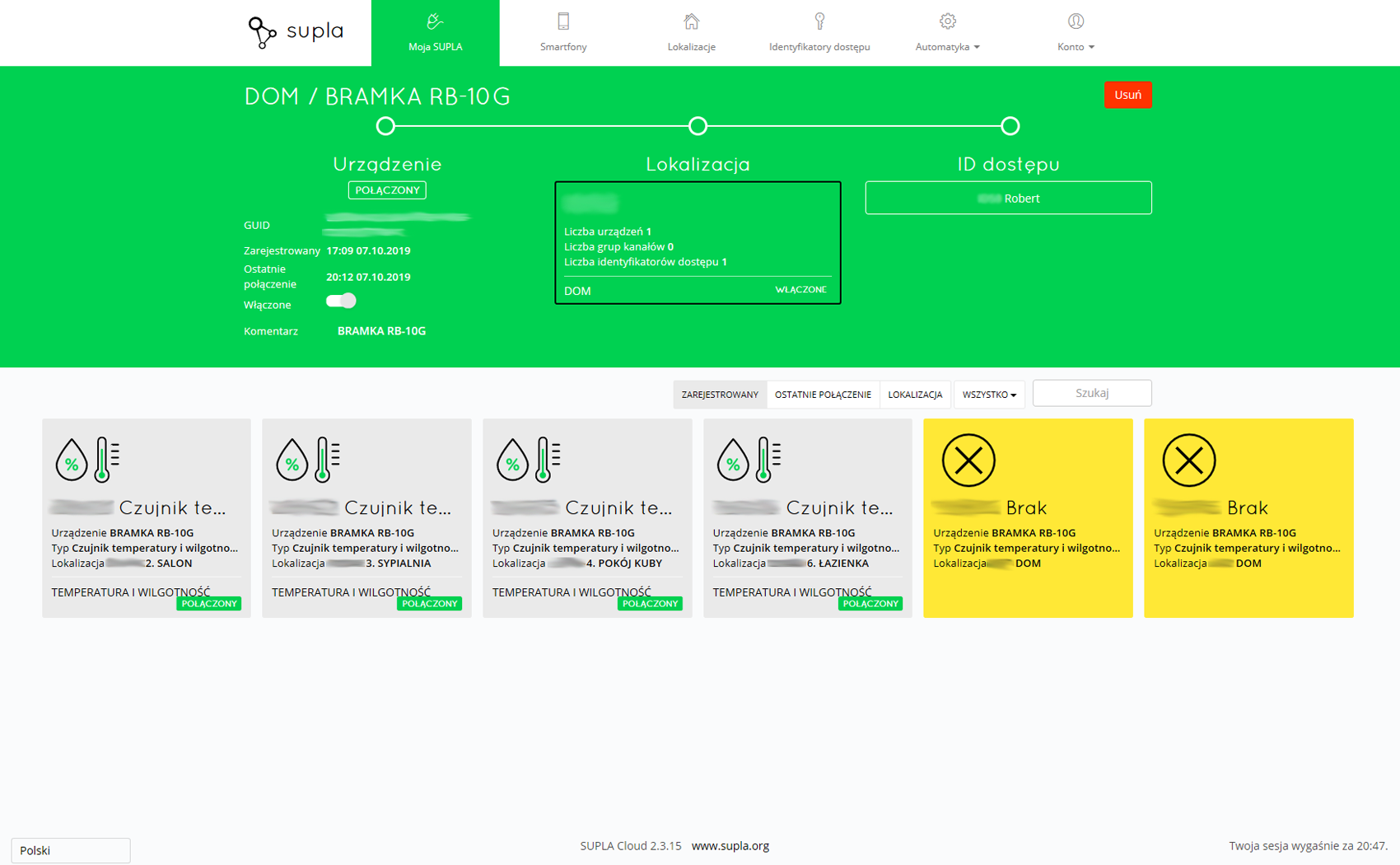

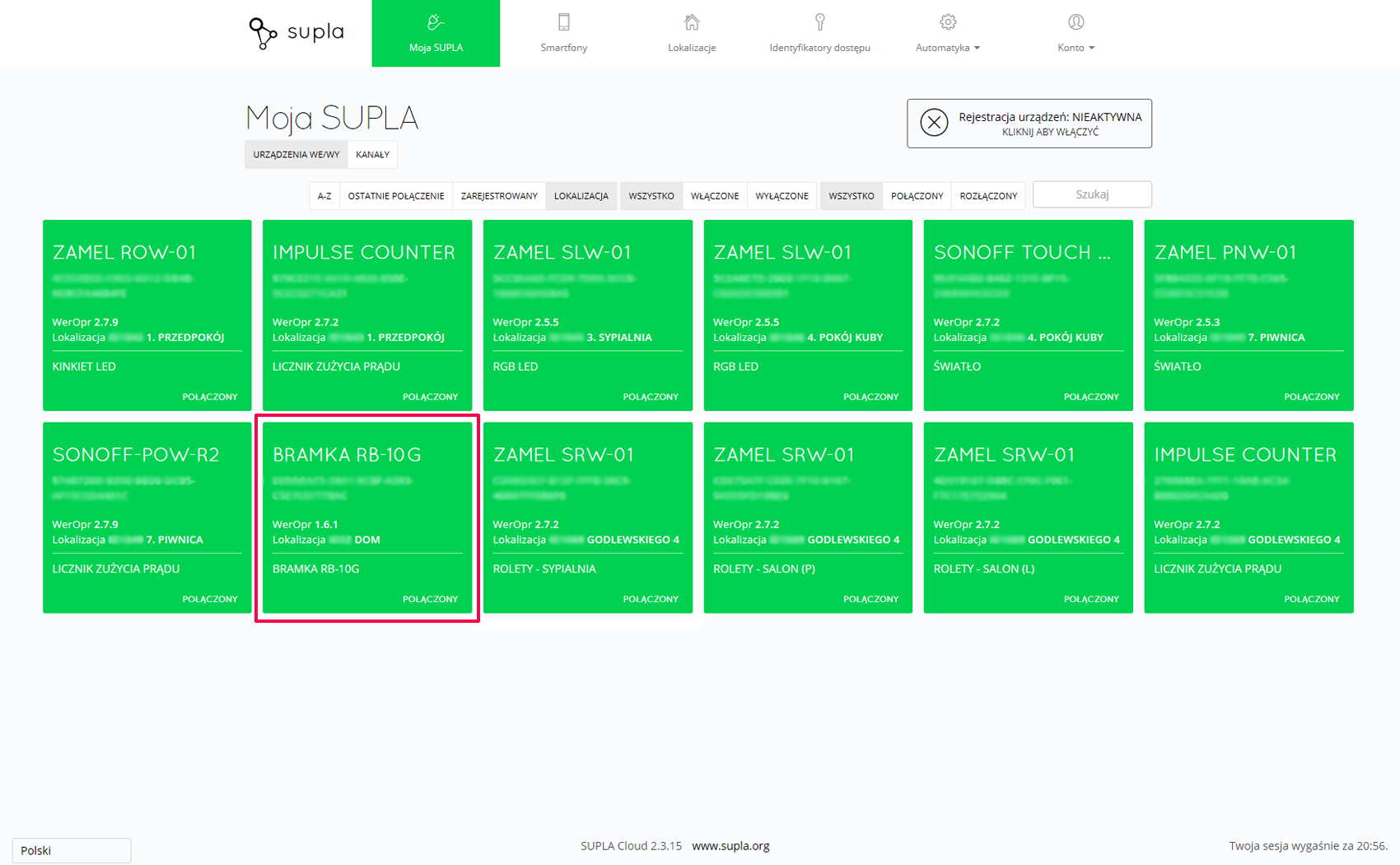

ZRZUTY EKRANU Z SUPLA CLOUD
