Moduł miniADSS – Zestaw do Nissan Qashqai J11 oraz X-Trail T32 z trybem „SERWIS”

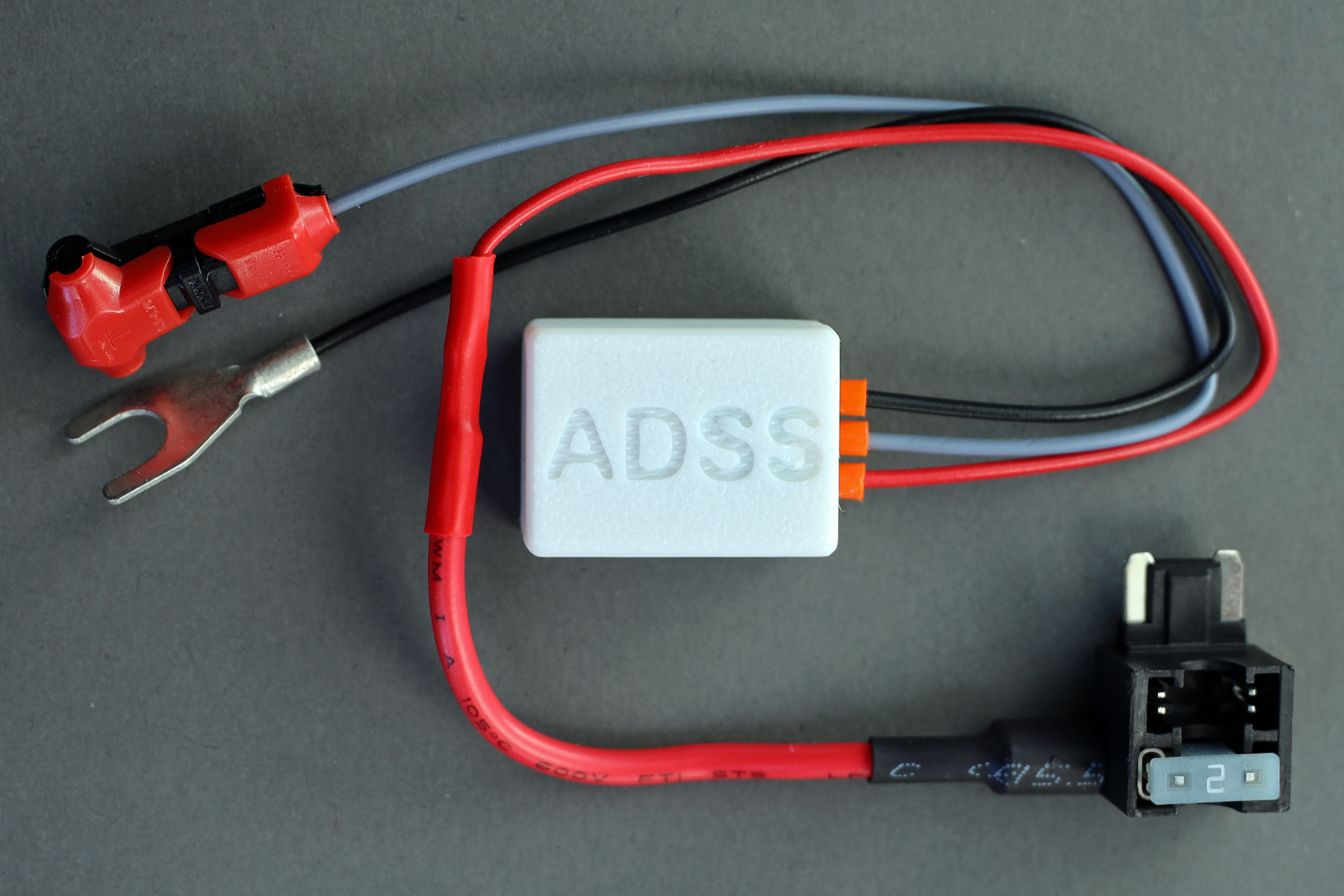

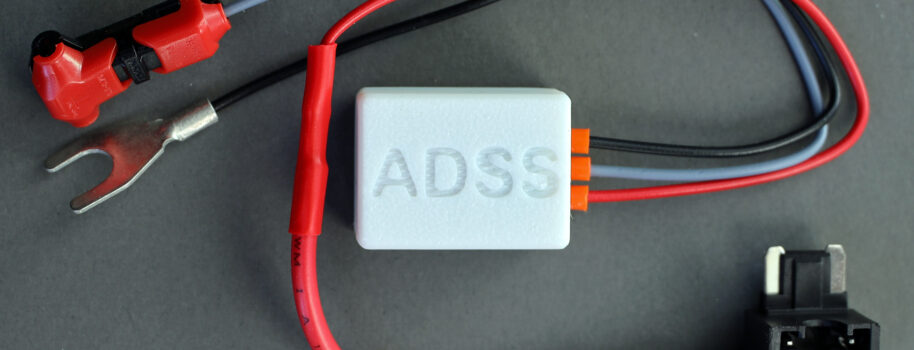

Zawartość zestawu:

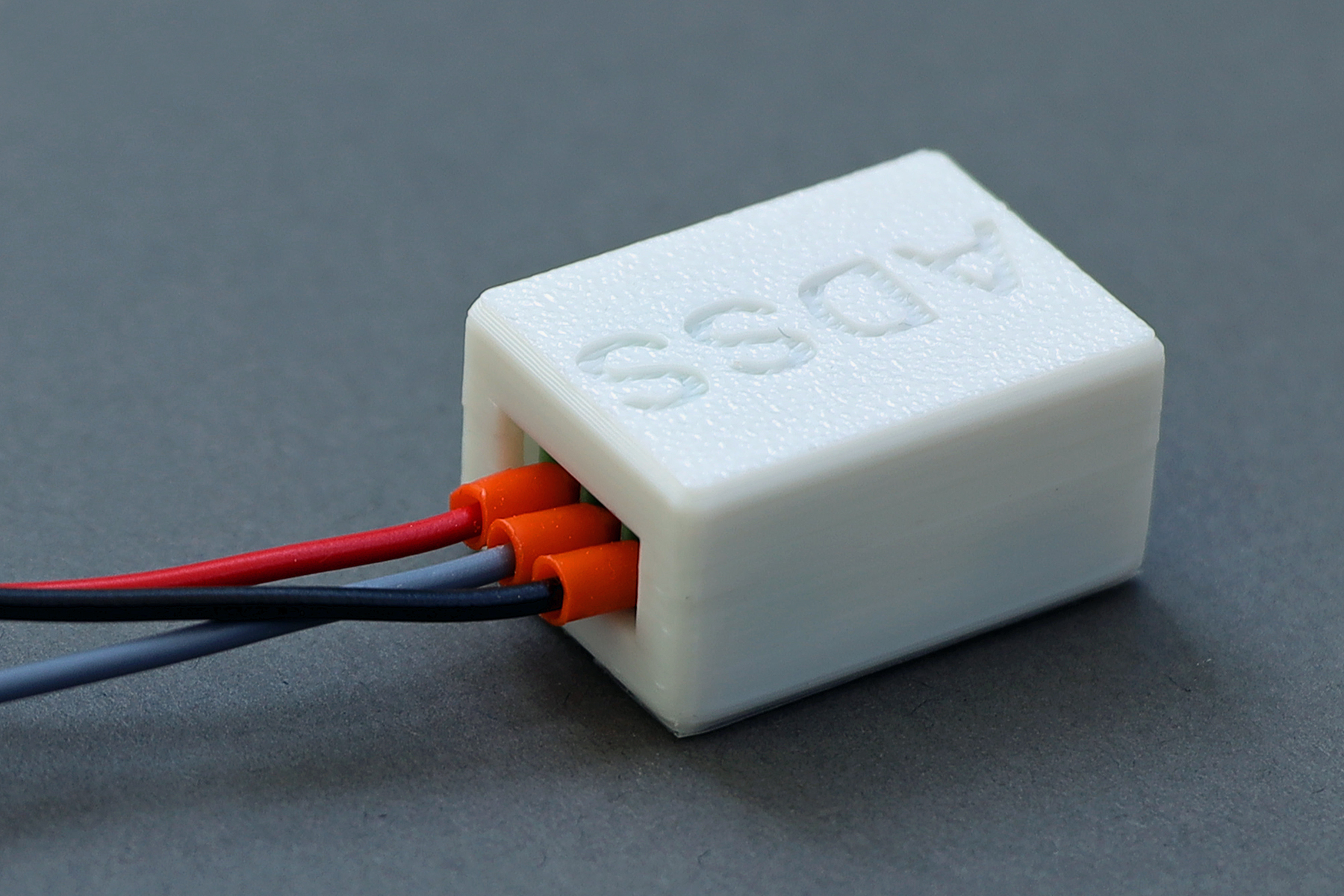

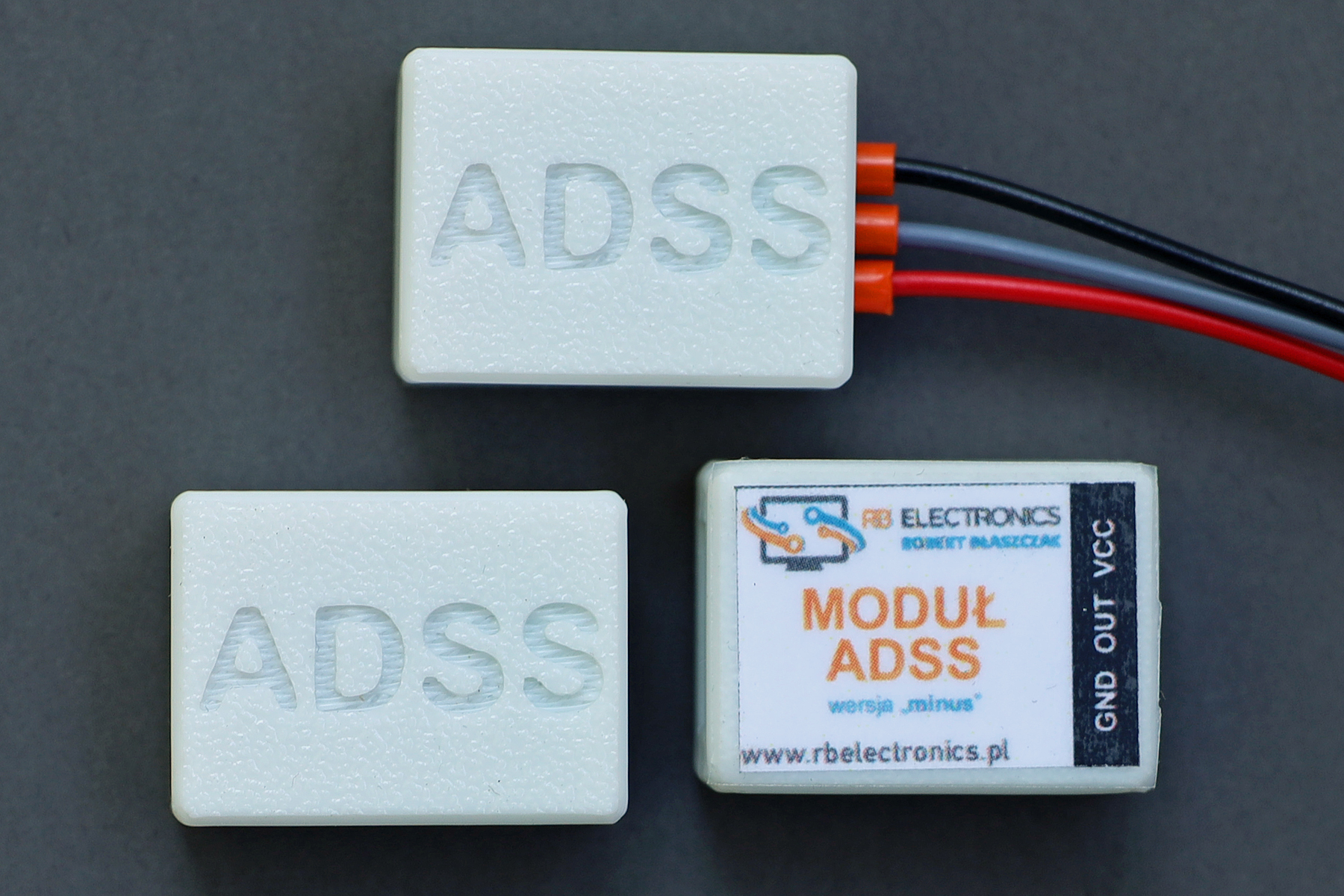

• moduł ADSS w obudowie,
• bypass (rozgałęźnik) zasilania ze skrzynki bezpieczników,
• bezpiecznik 2A,
• szybkozłącze samochodowe na przewód 0,35 – 0,75 mm²,
• przewody z niezbędnymi zakończeniami.

Montaż:

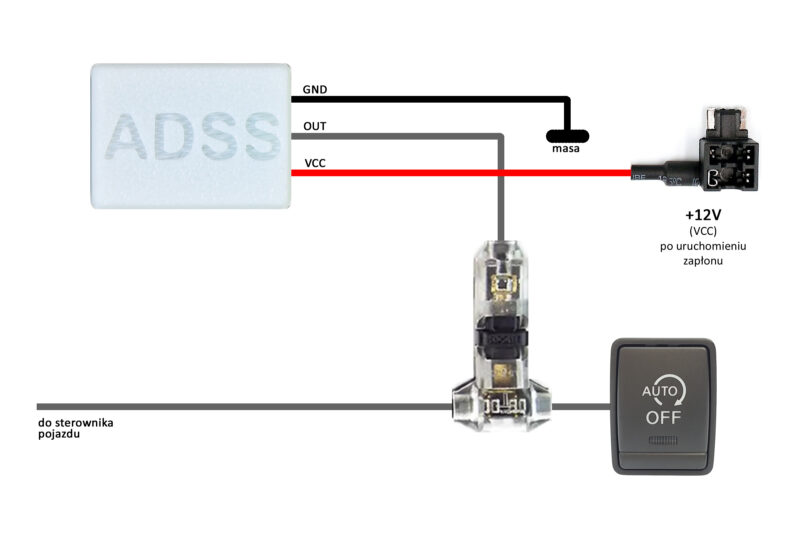

Podłączenie modułu jest bardzo proste i ogranicza się do podłączenia trzech przewodów. Nie przecinamy przy tym żadnego przewodu oryginalnej instalacji elektrycznej pojazdu. Szczegóły montażu wraz ze zdjęciami w załączonej poniżej instrukcji.

Dane techniczne:

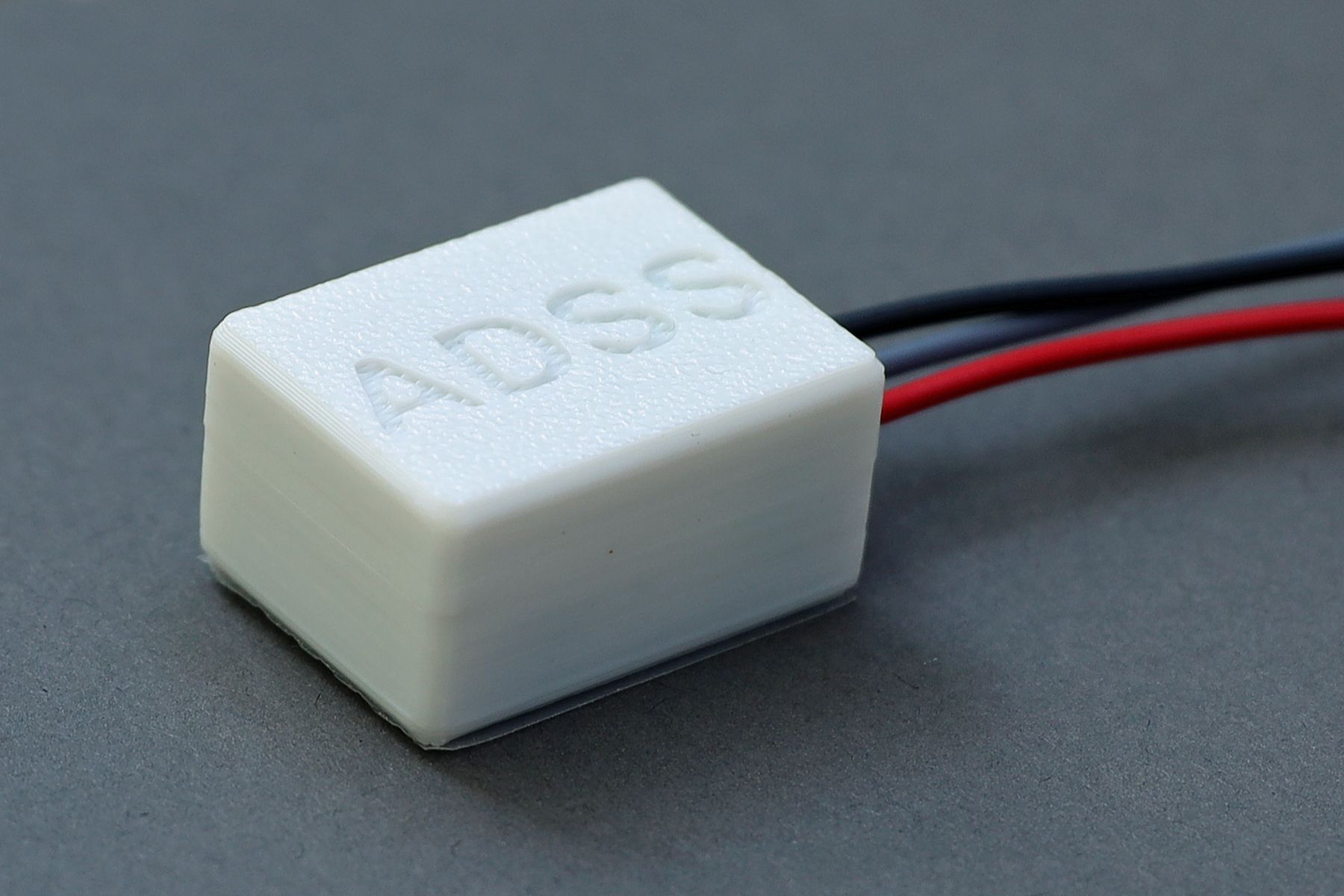

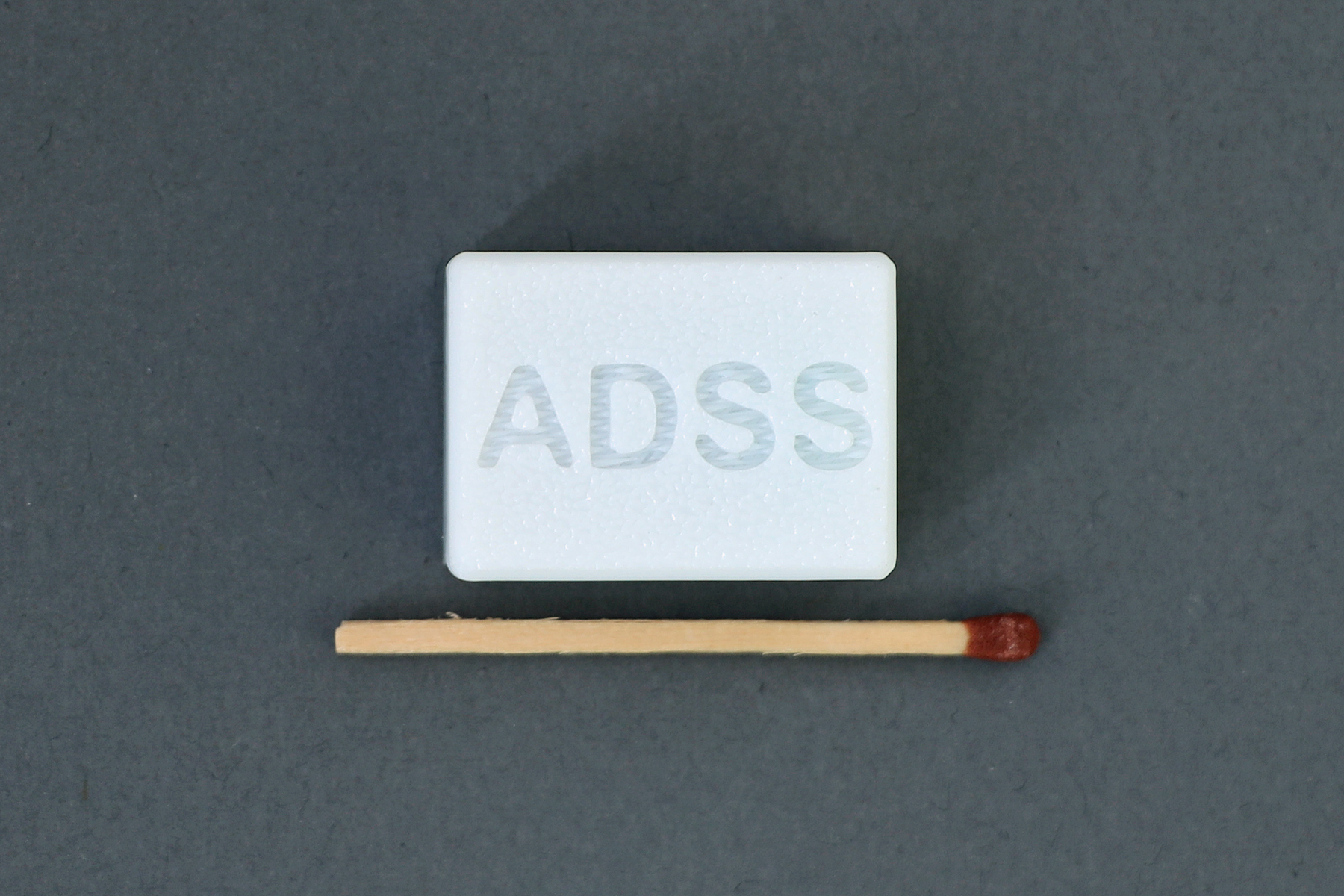

• Rozmiar: 27 mm x 19 mm x 14 mm,
• Napięcie zasilania: 7-18V DC.

Zasada działania:

PRACA STANDARDOWA
Po uruchomieniu zapłonu (stacyjka / przycisk ENGINE START) moduł NISSAN ADSS zaczyna odliczać czas opóźnienia trwający około 12 sekund. Po odliczeniu tego czasu, moduł na wyjściu OUT emituje stan logiczny „0” (minus) do sterownika samochodu. Impuls trwa około 300 ms i jest to emulacja ręcznego naciśnięcia przycisku wyłączającego system START|STOP w naszym pojeździe.

PRACA W TRYBIE „SERWIS”

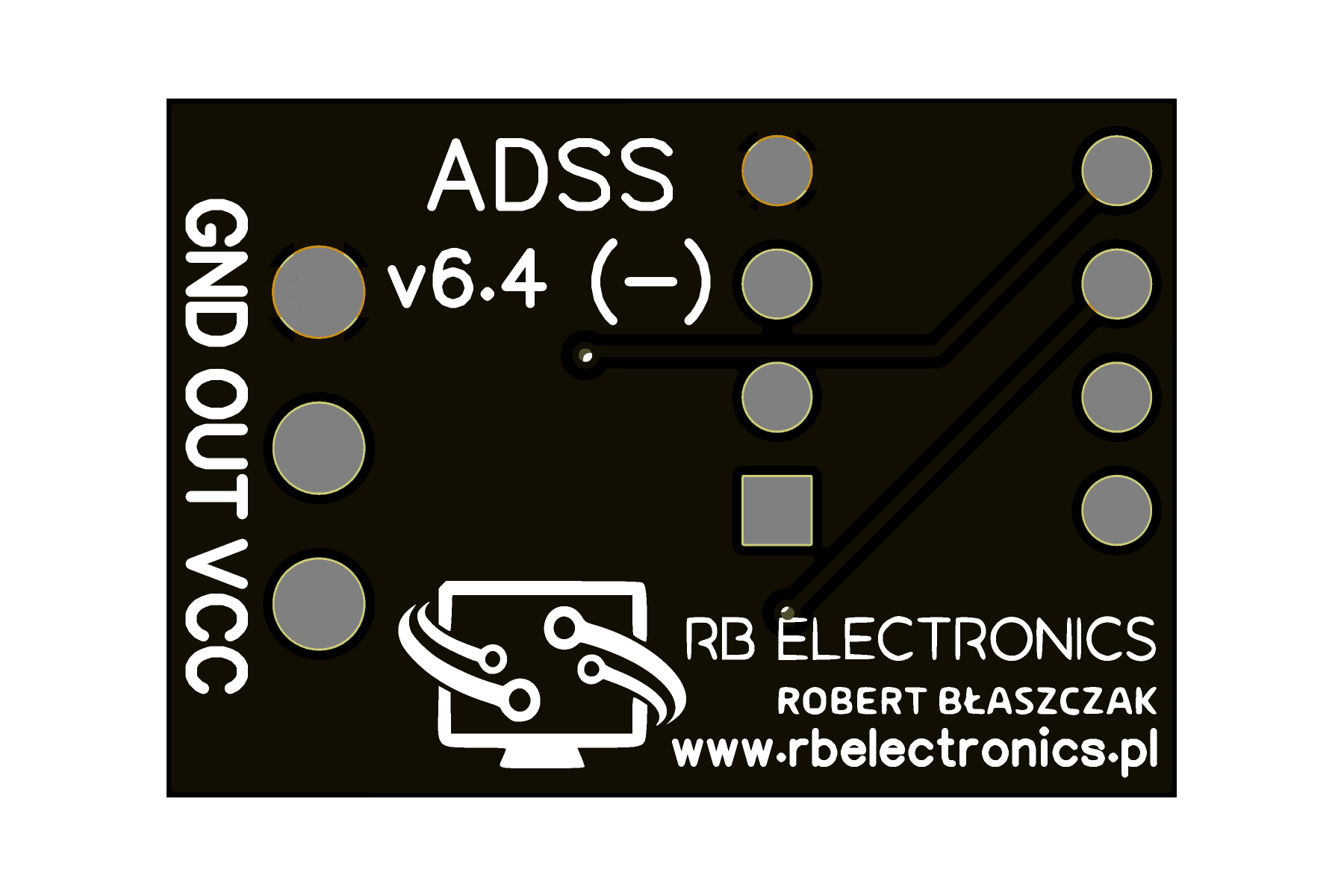

Moduł NISSAN ADSS w wersji 6.x otrzymał tzw. tryb „SERWIS”, dzięki któremu moduł można całkowicie wyłączyć, np. w przypadku oddania pojazdu do ASO na przegląd gwarancyjny.

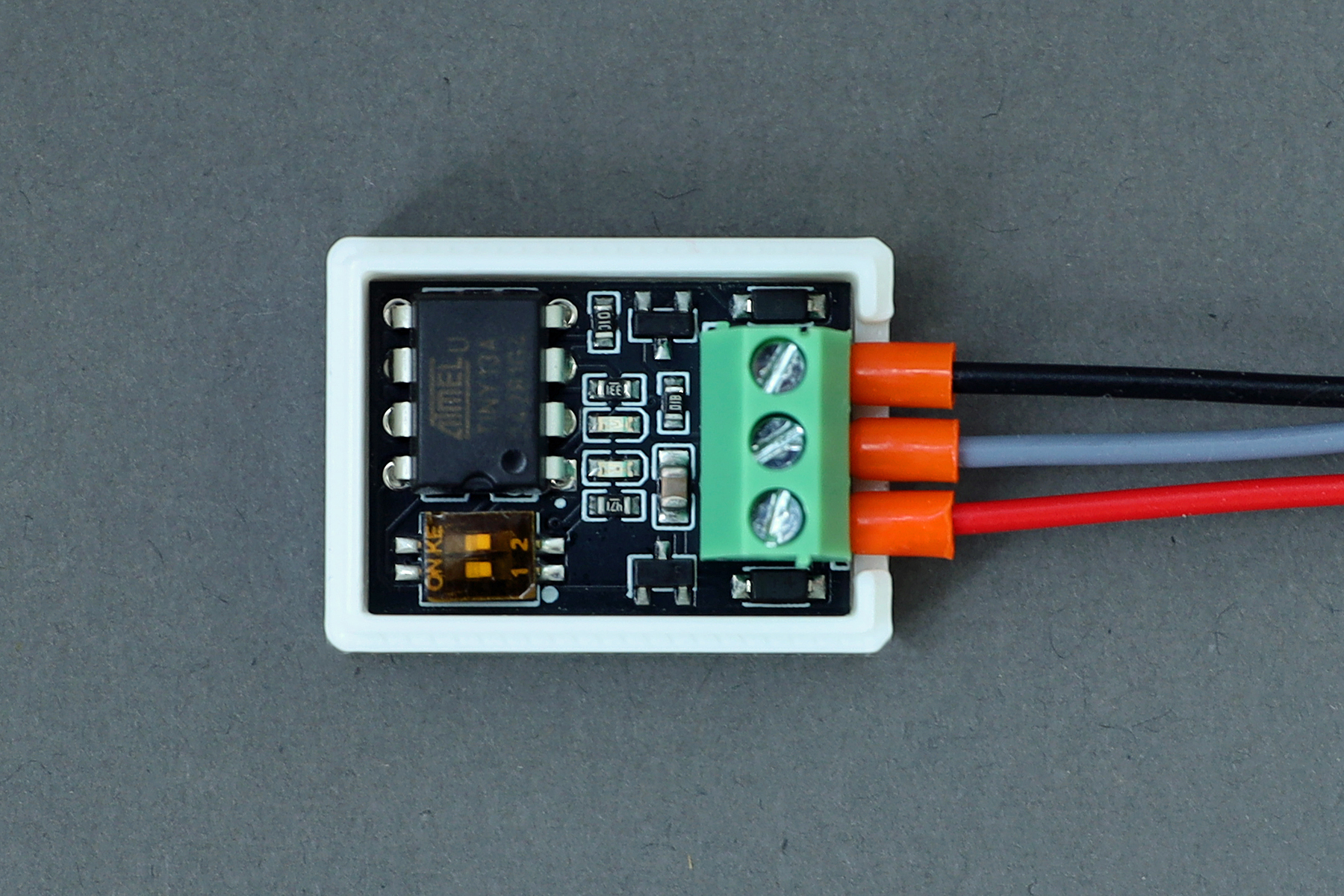

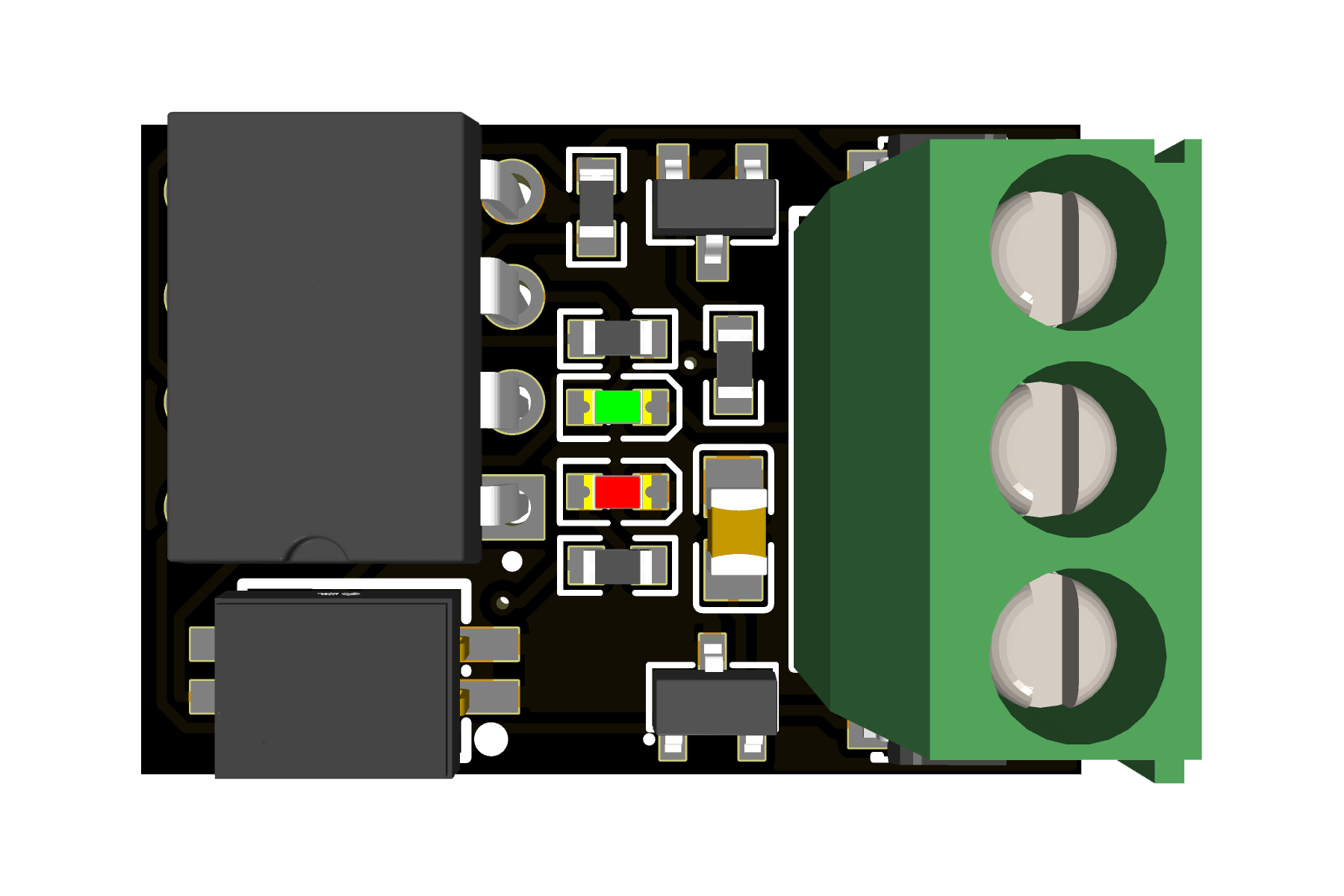

Kontrolki LED i konfiguracja modułu:

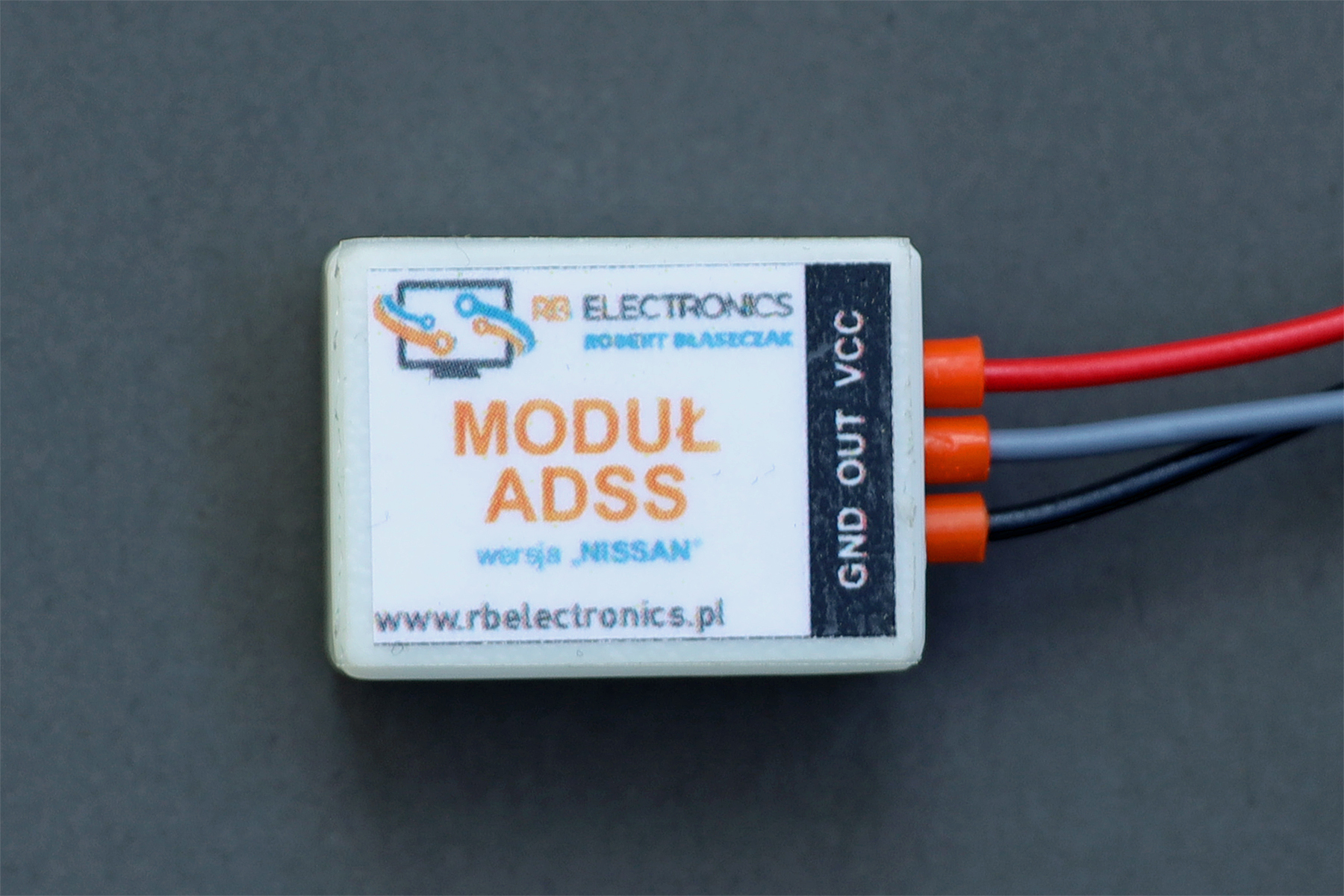

Świecenie diod LED widoczne jest przy zamkniętej obudowie modułu.

LED1 – czerwona dioda LED, która sygnalizuje:

• odliczanie czasu opóźnienia 12 sekund do emisji sygnału wyłączającego system START|STOP w pojeździe,
• poprawną pracę modułu poprzez 1 krótki błysk w odstępach 5-sekundowych,
• pracę w trybie „SERWIS” poprzez 3 krótkie błyski w odstępach 3-sekundowych.

LED2 – zielona dioda LED, która sygnalizuje emisję sygnału wyłączającego system START|STOP w pojeździe.

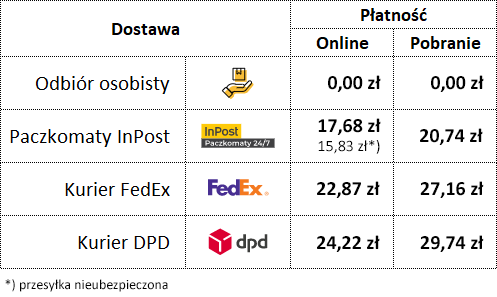

Orientacyjne koszty wysyłki:

Odbiór osobisty w Zielonej Górze po wcześniejszym telefonicznym umówieniu się. Tel.: 601 47 47 46

Do pobrania:

• Instrukcja montażu i uruchomienia modułu ADSS

Galeria:

Prezentacja działania modułu:
